ฐานข้อมูลแบบ Network Data Model

ลักษณะโครงสร้างระบบฐานข้อมูลแบบเครือข่ายจะมีโครงสร้างของข้อมูลแต่ละแฟ้มข้อมูลมีความสัมพันธ์คล้ายร่างแห โดยมีลักษณะโครงสร้างคล้ายกับโครงสร้างแบบลำดับชั้น มีข้อแตกต่างที่ว่าโครงสร้างแบบเครือข่ายสามารถยินยอมให้ระดับชั้นที่อยู่เหนือกว่าจะมีได้หลายแฟ้มข้อมูลถึงแม้ว่าระดับชั้นถัดลงมาจะมีเพียงแฟ้มข้อมูลเดียว เปรียบเสมือนมีความสัมพันธ์แบบลูกจ้างกับงานที่ทำ โดยงานชิ้นหนึ่งอาจทำโดยลูกจ้างหลายคน (m ต่อ n) ดังนี้

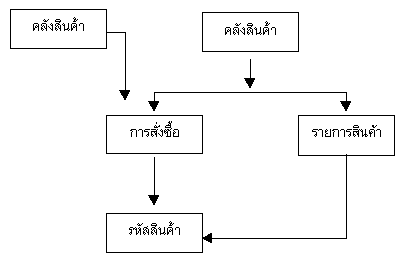

ภาพที่1.4 แสดงโตรงสร้างของฐานข้อมูลแบบเครือข่าย

แฟ้มข้อมูลการสั่งซื้อจะถูกเชื่อมโยงกับแฟ้มข้อมูลลูกค้าเพิ่มขึ้นอีก 1 แฟ้มข้อมูล ทำให้แฟ้มข้อมูลการสั่งซื้อเปรียบเสมือนงาน 1 ชิ้น จะถูกทำโดยลูกจ้าง มากกว่า 1 คน หรือในแฟ้มข้อมูลรหัสสินค้าจะมีแฟ้มข้อมูลการสั่งซื้อและแฟ้มข้อมูลรายการสินค้าเป็นพ่อ ซึ่งการออกแบบลักษณะของฐานข้อมูลแบบเครือข่ายจะทำให้สะดวกในการค้นหามากกว่าลักษณะฐานข้อมูลแบบลำดับชั้น เพราะไม่ต้องไปเริ่มค้นหาตั้งแต่ข้อมูลต้นกำเนิดโดยทางเดียว ข้อมูลแต่ละกลุ่มจะเชื่อมโยงกันโดยตัวชี้ ลักษณะฐานข้อมูลนี้จะคล้ายกับลักษณะฐานข้อมูลแบบลำดับชั้น จะมีข้อแตกต่างกันตรงที่ในลักษณะฐานข้อมูลแบบเครือข่ายนี้สามารถมีต้นกำเนิดของข้อมูลได้มากกว่า 1

โครงสร้างแบบเครือข่ายสามารถยินยอมให้ระดับชั้นที่อยู่เหนือกว่าจะมีได้หลายแฟ้มข้อมูลถึงแม้ว่าระดับชั้นถัดลงมาจะมีเพียงแฟ้มข้อมูลเดียว โดยเรคอร์ดที่อยู่เหนือกว่ามีความสัมพันธ์กับเรคอร์ดที่อยู่ระดับล่างได้มากกว่า 1 เรคคอร์ด โดยแต่ละเรคคอร์ดสัมพันธ์กันด้วยลิงค์ (links) ฐานข้อมูลแบบเครือข่ายจะทำให้สะดวกในการค้นหามากกว่าฐานข้อมูลแบบลำดับชั้น เพราะไม่ต้องไปเริ่มค้นหาตั้งแต่ข้อมูลต้นกำเนิดโดยทางเดียว ข้อมูลแต่ละกลุ่มจะเชื่อมโยงกันโดยตัวชี้

ใช้ภาษาปฏิบัติการทีละเรคอร์ดจัดการกับฐานข้อมูล ตัวอย่าง ระบบปฏิบัติการรูปแบบภาษาของระบบจัดการฐานข้อมูลแบบเครือข่าย ได้แก่ IDMS

4.1 ลักษณะเด่น

เหมาะสำหรับงานที่แฟ้มข้อมูลมีความสัมพันธ์แบบเครือข่าย

มีโอกาสเกิดความซ้ำซ้อนของข้อมูลน้อยกว่าโครงสร้างแบบลำดับชั้น

การค้นหาข้อมูลมีเงื่อนไขได้มากและกว้างกว่าโครงสร้างแบบลำดับชั้น

4.2 ข้อจำกัด

โครงสร้างแบบเครือข่ายเป็นโครงสร้างที่ง่ายไม่ซับซ้อน จึงทำให้ป้องกันความลับของข้อมูลได้ยาก

มีค่าใช้จ่ายและสิ้นเปลืองพื้นที่ในหน่วยความจำเพราะจะเสียพื้นที่ในอุปกรณ์เก็บข้อมูลสำหรับตัวบ่งชี้มาก

ถ้าความสัมพันธ์ของระเบียนประเภทต่าง ๆ เกิน 3 ประเภท จะทำให้การออกแบบโครงสร้างแบบเครือข่ายยุ่งยากซับซ้อน

นอกจากฐานข้อมูลที่กล่าวไปแล้วในปัจจุบันยังมี ฐานข้อมูลแบบออบเจกต์ (object-oriented data model) ที่ได้มีการคิดค้นและพัฒนากันในปัจจุบัน โดยฐานข้อมูลแบบนี้จะถูกนำเสนอข้อมูลและความสัมพันธ์ระหว่างข้อมูลในรูป ออบเจกต์ (object) สำหรับฐานข้อมูลแบบออบเจกต์นั้นหน่วยงานธุรกิจในปัจจุบันนี้ยังไม่มีการใช้ ยังต้องมีการค้นคว้าและวิจัยต่อไปเพื่อที่จะสร้างฐานข้อมูลแบบออบเจกต์

---
