อี-อาร์โมเดล

Entity-Relationship Model หรืออี-อาร์โมเดล เป็นแบบจำลองข้อมูลที่ได้รับการประยุกต์มาจาก แนวคิดของ Semantic โมเดล และได้รับความนิยมอย่างมากสำหรับนำมาใช้เพื่อการออกแบบฐานข้อมูลในระดับแนวคิด โดยอี-อาร์โมเดลเป็นผลงานการพัฒนาของ Peter Pin Shan Chen จาก Massachusetts Institute of Technology ในปี ค.ศ.1976

อี-อาร์โมเดล เป็นแบบจำลองข้อมูลซึ่งแสดงถึงโครงสร้างของฐานข้อมูลที่เป็นอิสระจากซอฟต์แวร์ที่จะใช้ในการพัฒนาฐานข้อมูล รวมทั้งรายละเอียดและความสัมพันธ์ระหว่างข้อมูลในระบบในลักษณะที่เป็นภาพรวม ทำให้เป็นประโยชน์อย่างมากต่อการรวบรวมและวิเคราะห์รายละเอียด ตลอดจนความสัมพันธ์ของข้อมูลต่าง ๆ โดยอี-อาร์โมเดลมีการใช้สัญลักษณ์ต่างๆ ที่เรียกว่า Entity Relationship Diagram หรือ อี-อาร์ไดอะแกรม แทนรูปแบบของข้อมูลเชิงตรรกะขององค์กร จึงทำให้บุคลากรที่เกี่ยวข้องกับระบบฐานข้อมูลสามารถเข้าใจลักษณะของข้อมูลและความสัมพันธ์ระหว่างข้อมูลได้ง่ายและถูกต้องตรงกัน ระบบที่ได้รับ การออกแบบจึงมีความถูกต้องและสอดคล้องกับวัตถุประสงค์ขององค์กร

ทั้งนี้ อี-อาร์โมเดลประกอบด้วย 4 ส่วน คือ เอนทิตี Property ความสัมพันธ์ Subtype และ Supertype

เอนทิตี หมายถึง สิ่งที่สนใจสามารถระบุได้ในความเป็นจริง และต้องการเก็บรวบรวมข้อมูลที่ เกี่ยวข้องด้วยไว้ในฐานข้อมูล โดยตัวอย่างของเอนทิตีประเภทต่าง ๆ เช่น บุคคล สถานที่ สิ่งของ หรือ เหตุการณ์ มีดังนี้

- บุคคล ได้แก่ พนักงาน ผู้ป่วย และ นักศึกษา เป็นต้น

- สถานที่ ได้แก่ เขต จังหวัด และ ภาค เป็นต้น

- วัตถุ ได้แก่ รถยนต์ อาคาร และ เครื่องจักร เป็นต้น

- เหตุการณ์ ได้แก่ การลงทะเบียนเรียน ความชำนาญ เป็นต้น

ในอี-อาร์ไดอะแกรม ใช้สัญลักษณ์รูปสี่เหลี่ยมผืนผ้า (rectangle) แทนหนึ่งเอนทิตี โดยมีชื่อของ เอนทิตีนั้น ๆ กำกับอยู่ภายใน

ภาพที่ 3.5 เอนทิตีนักศึกษา

เอนทิตีสามารถจำแนกได้เป็น 2 ประเภท คือ เอนทิตีปกติ (regular entity) และเอนทิตีอ่อนแอ (weak entity)

เอนทิตีปกติ หรือ Strong Entity หมายถึง เอนทิตีที่สนใจและต้องการจัดเก็บข้อมูลที่เกี่ยวข้องไว้ในระบบฐานข้อมูล ซึ่งการคงอยู่ของเอนทิตีนี้ไม่เกี่ยวข้องกับเอนทิตีอื่น โดยเอนทิตีนี้สามารถมีคุณสมบัติ Identity ได้ตัวเอง

ในอี-อาร์ไดอะแกรม สัญลักษณ์ที่ใช้แทนเอนทิตีปกติเป็นเช่นเดียวกับเอนทิตี ดังนั้น เมื่อมีกล่าวถึงเอนทิตีใด ๆ โดยไม่มีการระบุรายละเอียดอื่น จึงมีหมายความถึงเอนทิตีปกตินั่นเอง

เอนทิตีอ่อนแอ หมายถึง เอนทิตีที่มีการคงอยู่เกี่ยวข้องกับเอนทิตีอื่นในระบบฐานข้อมูล โดยเอนทิตีอื่นที่มีความสัมพันธ์กับเอนทิตีนี้เรียกว่า Parent Entity หรืออาจกล่าวได้ว่า เอนทิตีอ่อนแอจะไม่มีความหมายหรือไม่สามารถปรากฏในฐานข้อมูลได้ หากปราศจาก Parent Entity ที่มีความสัมพันธ์เกี่ยวข้องกัน ซึ่งสมาชิกของเอนทิตีอ่อนแอจะสามารถมีคุณสมบัติ Identity ได้ก็ต่อเมื่ออาศัย Property ใด Property หนึ่งของเอนทิตีปกติมาประกอบกับ Property ของเอนทิตีนั้น ๆ

ในอี-อาร์ไดอะแกรม ใช้สัญลักษณ์รูปสี่เหลี่ยมผืนผ้าสองรูปซ้อนกัน (double rectangle) แทนหนึ่งเอนทิตีอ่อนแอ โดยมีชื่อของเอนทิตีอ่อนแอนั้น ๆ กำกับอยู่ภายใน

ภาพที่ 3.6 ตัวอย่างของเอนทิตีอ่อนแอ

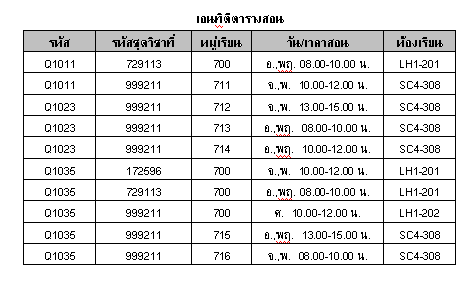

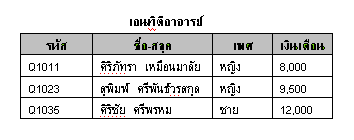

ทั้งนี้ ตัวอย่างของเอนทิตีปกติและเอนทิตีอ่อนแออาจอธิบายได้ดังภาพที่ 3.7 คือ ในสถานศึกษา แห่งหนึ่ง อาจารย์แต่ละคนจะมีรหัสอาจารย์ที่ไม่ซ้ำกัน ดังนั้น เอนทิตีอาจารย์จะเป็นเอนทิตีปกติที่มี Property รหัสอาจารย์เป็น Identity

ในเอนทิตีตารางสอน อาจารย์แต่ละคนอาจจะสอนชุดวิชาเดียวกันและหมู่เรียนเดียวกัน หรือบางคนอาจจะสอนชุดวิชาเดียวกันแต่คนละหมู่เรียนก็ได้ ฉะนั้นหากไม่มีเอนทิตีอาจารย์ก็จะไม่สามารถทราบได้ว่า อาจารย์คนใด สอนชุดวิชาใด หมู่เรียนใด ในวัน/เวลาใด

นอกจากนี้ เอนทิตีตารางสอนจะสามารถมีคุณสมบัติ Identity ได้ก็ต่อเมื่ออาศัย Property รหัสอาจารย์ของเอนทิตีอาจารย์ซึ่งเป็นเอนทิตีปกติมาประกอบกับ Property วัน/เวลาสอนของ เอนทิตีตารางสอน ฉะนั้น เอนทิตีตารางสอนจะไม่สามารถคงอยู่ได้ หากปราศจากเอนทิตีอาจารย์ ดังนั้น จึงกล่าวได้ว่า เอนทิตีตารางสอนเป็นเอนทิตีอ่อนแอ

ภาพที่ 3.7 ตัวอย่างของเอนทิตีปกติและเอนทิตีอ่อนแอ

Property หมายถึง ข้อมูลที่แสดงคุณสมบัติหรือคุณลักษณะของเอนทิตีหรือความสัมพันธ์ (มี ความหมายเช่นเดียวกับแอททริบิวต์ในแบบจำลองข้อมูลเชิงสัมพันธ์) เช่น Property ของเอนทิตีนักศึกษาประกอบด้วย รหัสประจำตัว ชื่อ-สกุล เพศ รหัสคณะ เป็นต้น

ในอี-อาร์ไดอะแกรมใช้สัญลักษณ์รูปวงรี (ellipse) ที่มีชื่อของ Property นั้นกำกับอยู่ภายในแทนหนึ่ง Property และเชื่อมต่อกับเอนทิตีที่มี Property นั้นด้วยเส้นตรง

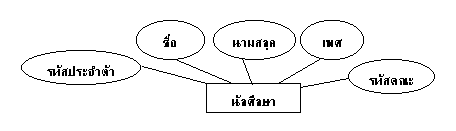

ภาพที่ 3.8 Property ของเอนทิตีนักศึกษา

Property สามารถจำแนกได้เป็น 6 ประเภท คือ Simple Property, Composite Property, Key Property, Single Property, Multi-Valued Property และ Derived Property

Simple Property หมายถึง Property ที่ไม่สามารถแบ่งแยกย่อยลงไปได้อีก เช่น Property ชื่อ นามสกุล และเพศ เป็นต้น

ทั้งนี้ ในอี-อาร์ไดอะแกรม สัญลักษณ์ที่ใช้แทน Simple Property เป็นเช่นเดียวกับ Property

Composite Property หมายถึง Property ที่มีลักษณะตรงข้ามกับ Simple Property คือ สามารถแบ่งแยกย่อยลงไปได้อีก เช่น Property ชื่อ-สกุล สามารถแบ่งได้ 2 Simple Property คือ Property ชื่อ และนามสกุล หรือ Property ที่อยู่ สามารถแบ่งได้ 5 Simple Property คือ Property บ้านเลขที่ ถนน แขวง เขต และจังหวัด เป็นต้น

ในอี-อาร์ไดอะแกรม ใช้สัญลักษณ์รูปวงรีที่มีชื่อของ Property นั้นกำกับอยู่ภายในแทนหนึ่ง Composite Property และเชื่อมต่อกับ Simple Property ที่จำแนกออกไปด้วยเส้นตรง

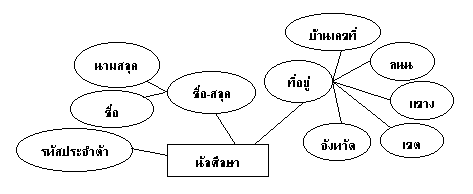

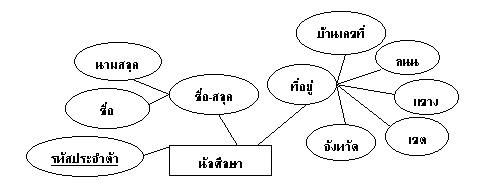

ภาพที่ 3.9 ตัวอย่างของ Composite Property

Key Property หมายถึง Property หรือกลุ่มของ Property ที่มีค่าของข้อมูลในแต่ละสมาชิกของ เอนทิตีไม่ซ้ำกัน ทำให้สามารถระบุความแตกต่างของแต่ละสมาชิกในเอนทิตีได้ เช่น เอนทิตีนักศึกษาประกอบด้วย Property รหัสประจำตัว ชื่อ-สกุล และที่อยู่ โดย Property ที่สามารถบอกความแตกต่างของ นักศึกษาแต่ละคนได้ คือ รหัสประจำตัว ดังนั้น Property รหัสประจำตัวจึงเป็น Key Property ของเอนทิตี นักศึกษา เป็นต้น

ใช้สัญลักษณ์รูปวงรีซึ่งภายในกำกับด้วยชื่อของ Property ที่มีการขีดเส้นใต้แทน Key Property และเชื่อมต่อกับเอนทิตีที่มี Property นั้นด้วยเส้นตรง

ในอี-อาร์ไดอะแกรม ภาพที่ 3.10 ตัวอย่างของ Key Property

Single-Valued Property หมายถึง Property ที่มีค่าของข้อมูลในแต่ละสมาชิกของเอนทิตีได้เพียง ค่าเดียว เช่น บุคคลหนึ่งคนมีเพศเดียว Property เพศจึงเป็น Single-Valued Property หรือพนักงานหนึ่งคนมีเงินเดือนเพียงค่าเดียว Property เงินเดือนจึงเป็น Single-Valued Property เป็นต้น

ทั้งนี้ ในอี-อาร์ไดอะแกรม สัญลักษณ์ที่ใช้แทน Single-Valued Property จะเป็นเช่นเดียวกับ Property

Multi-Valued Property หมายถึง Property ที่มีลักษณะตรงข้ามกับ Single-Valued Property โดยเป็น Property ที่สามารถมีค่าของข้อมูลในแต่ละสมาชิกของเอนทิตีได้หลายค่า เช่น บุคคลหนึ่งคนอาจมีวุฒิการศึกษาได้หลายระดับ Property วุฒิการศึกษาจึงเป็น Multi-Valued Property หรือบ้านหลังหนึ่งอาจมีหลายเบอร์โทรศัพท์ Property เบอร์โทรศัพท์จึงเป็น Multi-Valued Property เป็นต้น

ใช้สัญลักษณ์รูปวงรีซึ่งภายในกำกับด้วยชื่อของ Property ที่มีการขีดเส้นใต้แทน Key Property และเชื่อมต่อกับเอนทิตีที่มี Property นั้นด้วยเส้นตรง

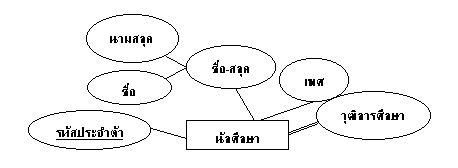

ภาพที่ 3.11 ตัวอย่างของ Multi-Valued Property

Derived Property หมายถึง Property ที่ค่าของข้อมูลในแต่ละสมาชิกของเอนทิตีได้มาจากการนำ ค่าของข้อมูลใน Property อื่นที่มีอยู่ในแต่ละสมาชิกของเอนทิตีมาทำการคำนวณ ซึ่งโดยทั่วไปไม่จำเป็นต้องจัดเก็บ Property ประเภทนี้ไว้ในระบบฐานข้อมูล เนื่องจาก Property ประเภทนี้มีการเปลี่ยนแปลงค่าของ ข้อมูลในแต่ละสมาชิกของเอนทิตีทุกครั้ง เมื่อมีการเปลี่ยนแปลงค่าของข้อมูลใน Property ที่ถูกนำมาคำนวณของแต่ละสมาชิกในเอนทิตี เช่น Property อายุปัจจุบันสามารถคำนวณได้จาก Property วัน/เดือน/ปีเกิด เป็นต้น

ในอี-อาร์ไดอะแกรม ใช้สัญลักษณ์รูปวงรี ที่มีชื่อของ Property นั้นกำกับอยู่ภายในแทนหนึ่ง Derived Property และเชื่อมต่อกับเอนทิตีที่มี Property นั้นด้วยเส้นประ

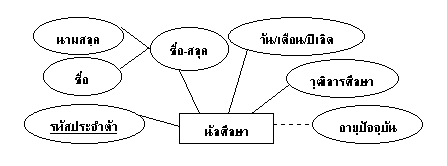

ภาพที่ 3.12 ตัวอย่างของ Derived Property

ความสัมพันธ์ หมายถึง เอนทิตีที่แสดงความสัมพันธ์ระหว่างสองเอนทิตีขึ้นไป ซึ่งโดยทั่วไป เป็นความสัมพันธ์ระหว่างเอนทิตีที่มี Property ร่วมกัน โดยแต่ละความสัมพันธ์จะถูกระบุด้วยชื่อที่อธิบายถึงความสัมพันธ์นั้น ๆ เช่น ความสัมพันธ์สังกัดแสดงความสัมพันธ์ระหว่างเอนทิตีนักศึกษาและเอนทิตีคณะ เป็นต้น

ในอี-อาร์ไดอะแกรม ใช้สัญลักษณ์รูปสี่เหลี่ยมข้าวหลามตัด (diamond) ที่มีชื่อของความสัมพันธ์นั้นกำกับอยู่ภายในแทนหนึ่งความสัมพันธ์ และเชื่อมต่อกับเอนทิตีที่เกี่ยวข้องกับความสัมพันธ์นั้นด้วยเส้นตรง

ภาพที่ 3.13 ความสัมพันธ์ระหว่างเอนทิตีนักศึกษาและเอนทิตีคณะ

นอกจากความสัมพันธ์ระหว่างเอนทิตีที่มี Property ร่วมกันจะเป็นตัวกำหนดความสัมพันธ์ขึ้นมาแล้ว ความสัมพันธ์อาจสร้างขึ้นมาจาก Key Property ของเอนทิตีที่มีความสัมพันธ์กัน โดยความสัมพันธ์นั้นอาจมี Property ของตนเองก็ได้ เช่น ความสัมพันธ์การลงทะเบียนแสดงความสัมพันธ์ระหว่างเอนทิตี นักศึกษาและเอนทิตีชุดวิชา รวมทั้งผลการสอบในแต่ละชุดวิชาของนักศึกษาแต่ละคน เป็นต้น

ภาพที่ 3.14 ความสัมพันธ์ที่สร้างจาก Key Property ของเอนทิตีที่มีความสัมพันธ์กัน

ความสัมพันธ์ระหว่างเอนทิตีใด ๆ อาจมีมากกว่าหนึ่งความสัมพันธ์ก็ได้ เช่น ความสัมพันธ์การสอนและความสัมพันธ์การจัดการแสดงความสัมพันธ์ระหว่างเอนทิตีอาจารย์และเอนทิตีชุดวิชา เป็นต้น

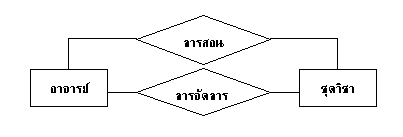

ภาพที่ 3.15 ความสัมพันธ์มากกว่าหนึ่งความสัมพันธ์

เอนทิตีที่เกี่ยวข้องกับความสัมพันธ์เรียกว่า Participant ของความสัมพันธ์ และจำนวนของ Participant ในความสัมพันธ์เรียกว่า Degree ของความสัมพันธ์ (มีความหมายแตกต่างไปจาก Degree ในแบบจำลองข้อมูลเชิงสัมพันธ์) ทั้งนี้ เอนทิตีซึ่งเป็น Participant ของความสัมพันธ์อาจมีส่วนร่วมใน ความสัมพันธ์ที่สามารถจำแนกได้ 2 ลักษณะ คือ แบบ Total Participation และแบบ Partial Participation

แบบ Total Participation เป็นความสัมพันธ์ที่ทุกสมาชิกในเอนทีตีหนึ่งจะมีข้อมูลใน Property หนึ่งที่มีความสัมพันธ์กับข้อมูลในอีกหนึ่งเอนทิตี เช่น อาจารย์ทุกคนต้องสังกัดคณะใดคณะหนึ่งเท่านั้น ดังนั้น แต่ละสมาชิกในเอนทิตีอาจารย์จะมีความสัมพันธ์กับเอนทิตีคณะ เป็นต้น

ในอี-อาร์ไดอะแกรม การระบุความสัมพันธ์แบบ Total Participation ใช้สัญลักษณ์เส้นคู่ เพื่อเชื่อมต่อระหว่างความสัมพันธ์กับเอนทิตีที่ทุกสมาชิกมีความสัมพันธ์กับอีกเอนทิตีหนึ่ง

ภาพที่ 3.16 ความสัมพันธ์แบบ Total Participation

แบบ Partial Participation เป็นความสัมพันธ์ที่บางสมาชิกในเอนทีตีหนึ่งเท่านั้นจะมีข้อมูลใน Property หนึ่งที่มีความสัมพันธ์กับข้อมูลในอีกหนึ่งเอนทิตี เช่น มีนักศึกษาเพียงบางคนเท่านั้นที่เป็นผู้แทนนักศึกษาในแต่ละคณะ ดังนั้น จะมีเพียงบางสมาชิกในเอนทิตีนักศึกษาเท่านั้นที่มีความสัมพันธ์กับเอนทิตีคณะ เป็นต้น

ในอี-อาร์ไดอะแกรม การระบุความสัมพันธ์แบบ Partial Participation ใช้สัญลักษณ์เช่นเดียวกับ การแสดงความสัมพันธ์ระหว่างเอนทิตีใด ๆ ที่เกี่ยวข้อง

ภาพที่ 3.17 ความสัมพันธ์แบบ Partial Participation

ความสัมพันธ์มีหลายประเภทขึ้นอยู่กับปัจจัยที่ใช้ในการจำแนกประเภทของความสัมพันธ์ ซึ่งมี 2 ปัจจัย คือ ความสัมพันธ์ระหว่างเอนทิตี และจำนวนเอนทิตีที่เกี่ยวข้อง

การจำแนกประเภทของความสัมพันธ์ตามความสัมพันธ์ระหว่างเอนทิตี เป็นการพิจารณาถึงสัดส่วนความสัมพันธ์ระหว่างสมาชิกในเอนทิตีที่เป็น Participant ของความสัมพันธ์ซึ่งอาจเรียกอีกอย่างหนึ่งว่า Cardinality Ratio

วิธีนี้สามารถจำแนกความสัมพันธ์ได้เป็น 3 ประเภท คือ ความสัมพันธ์แบบหนึ่งต่อหนึ่ง (one to one relationship) ความสัมพันธ์แบบหนึ่งต่อกลุ่ม (one to many relationship) และ ความสัมพันธ์แบบกลุ่มต่อกลุ่ม (many to many relationship)

ความสัมพันธ์แบบหนึ่งต่อหนึ่ง หมายถึง ความสัมพันธ์ที่แต่ละสมาชิกในเอนทิตีหนึ่งมี ความสัมพันธ์กับสมาชิกในอีกหนึ่งเอนทิตีเพียงสมาชิกเดียว หรือกล่าวได้ว่า ความสัมพันธ์ดังกล่าวเป็นแบบหนึ่งต่อหนึ่ง เช่น เอนทิตีอาจารย์และเอนทิตีคณะ มีความสัมพันธ์กันแบบหนึ่งต่อหนึ่ง กล่าวคือ แต่ละคณะมีคณบดีเพียงหนึ่งคนเท่านั้น และมีอาจารย์เพียงหนึ่งคนเท่านั้นที่เป็นคณบดี เป็นต้น

ในอี-อาร์ไดอะแกรมใช้สัญลักษณ์ 1:1 กำกับเหนือเส้นที่เชื่อมต่อระหว่างความสัมพันธ์และเอนทิตีที่เกี่ยวข้องกับความสัมพันธ์นั้น

ภาพที่ 3.18 ความสัมพันธ์แบบหนึ่งต่อหนึ่ง

ความสัมพันธ์แบบหนึ่งต่อกลุ่ม หมายถึง ความสัมพันธ์ที่แต่ละสมาชิกในเอนทิตีหนึ่งมี ความสัมพันธ์กับสมาชิกในอีกหนึ่งเอนทิตีมากกว่าหนึ่งสมาชิก หรือกล่าวได้ว่า ความสัมพันธ์ดังกล่าวเป็นแบบหนึ่งต่อกลุ่ม เช่น เอนทิตีคณะและเอนทิตีนักศึกษามีความสัมพันธ์กันแบบหนึ่งต่อกลุ่ม กล่าวคือ นักศึกษาแต่ละคนมีสังกัดเพียงคณะเดียว และหนึ่งคณะอาจมีนักศึกษาในสังกัดได้หลายคน

ในอี-อาร์ไดอะแกรมใช้สัญลักษณ์ 1:M กำกับเหนือเส้นที่เชื่อมต่อระหว่างความสัมพันธ์และ เอนทิตีที่เกี่ยวข้องกับความสัมพันธ์ นั้น

ภาพที่ 3.19 ความสัมพันธ์แบบหนึ่งต่อกลุ่ม

จากภาพที่ 3.19 เอนทิตีคณะและเอนทิตีนักศึกษามีความสัมพันธ์กันแบบหนึ่งต่อกลุ่ม และเป็น ความสัมพันธ์แบบ Total Participation

ความสัมพันธ์แบบกลุ่มต่อกลุ่ม หมายถึง ความสัมพันธ์ที่สมาชิกมากกว่าหนึ่งสมาชิกใน เอนทิตีหนึ่งมีความสัมพันธ์กับสมาชิกในอีกหนึ่งเอนทิตีมากกว่าหนึ่งสมาชิก หรือกล่าวได้ว่า ความสัมพันธ์ ดังกล่าวเป็นแบบกลุ่มต่อกลุ่ม เช่น เอนทิตีนักศึกษาและเอนทิตีชุดวิชามีความสัมพันธ์กันแบบกลุ่มต่อกลุ่ม กล่าวคือ นักศึกษาแต่ละคนสามารถลงทะเบียนเรียนได้หลายชุดวิชา และแต่ละชุดวิชาสามารถมีนักศึกษาลงทะเบียนเรียนได้หลายคน

ในอี-อาร์ไดอะแกรม ใช้สัญลักษณ์ M:M กำกับเหนือเส้นที่เชื่อมต่อระหว่างความสัมพันธ์และเอนทิตีที่เกี่ยวข้องกับความสัมพันธ์ นั้น

ภาพที่ 3.20 ความสัมพันธ์แบบกลุ่มต่อกลุ่ม

การจำแนกประเภทของความสัมพันธ์ตามจำนวนเอนทิตีที่เกี่ยวข้อง เป็นการพิจารณาถึงจำนวนของ Participant ใน ความสัมพันธ์ หรือ Degree ของ ความสัมพันธ์

วิธีนี้สามารถจำแนกความสัมพันธ์ ได้ 2 ประเภท คือ ความสัมพันธ์แบบ Binary และ ความสัมพันธ์แบบ N-ary

ความสัมพันธ์แบบ Binary เป็นความสัมพันธ์ที่พบได้บ่อยที่สุด โดยเป็นความสัมพันธ์ที่แสดงความสัมพันธ์ระหว่างสองเอนทิตีใด ๆ เช่น ความสัมพันธ์ที่ปรึกษาแสดงความสัมพันธ์ระหว่างเอนทิตีอาจารย์ที่ปรึกษากับเอนทิตีนักศึกษา

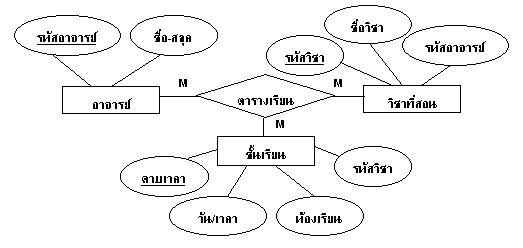

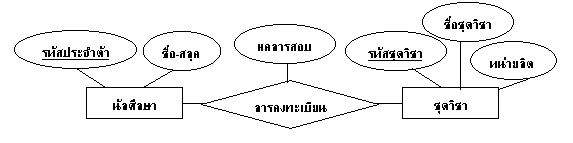

ความสัมพันธ์แบบ N–ary เป็นความสัมพันธ์ที่แสดงความสัมพันธ์ระหว่างสองเอนทิตีขึ้นไป เช่น ความสัมพันธ์ตารางเรียนแสดงความสัมพันธ์ระหว่างเอนทิตีอาจารย์ เอนทิตีชุดวิชาที่สอน และเอนทิตี ชั้นเรียน

ภาพที่ 3.21 ความสัมพันธ์แบบ N-ary

นอกจากประเภทของความสัมพันธ์ข้างต้น ยังมีลักษณะอื่น ๆ ที่เกี่ยวข้องกับความสัมพันธ์อีก คือ Existence Dependency ความสัมพันธ์แบบ Recursive และ Composite Entity

Existence Dependency เป็นความสัมพันธ์ที่การเกิดขึ้นและคงอยู่ของเอนทิตีหนึ่งขึ้นอยู่กับการคงอยู่ของอีกเอนทิตีหนึ่งที่มีความสัมพันธ์กัน กล่าวคือ เป็นความสัมพันธ์ระหว่างเอนทิตีปกติและเอนทีตีอ่อนแอ เช่น ความสัมพันธ์แบบหนึ่งต่อกลุ่มของเอนทิตีอาจารย์ซึ่งเป็นเอนทิตีปกติและเอนทิตีตารางสอนซึ่งเป็นเอนทิตีอ่อนแอดังภาพที่ 3.7 ซึ่งเอนทิตีตารางสอนจะเกิดขึ้นและคงอยู่ได้ก็ต่อเมื่อมีการกำหนดเอนทิตีอาจารย์ขึ้นมาก่อน

ในอี-อาร์ไดอะแกรม สัญลักษณ์ที่ใช้แทนความสัมพันธ์แบบ Existence Dependency จะเป็นรูปสี่เหลี่ยมข้าวหลามตัดสองรูปซ้อนกัน

ภาพที่ 3.22 ความสัมพันธ์ แบบ Existence Dependency

จากภาพที่ 3.22 เอนทิตีอาจารย์และเอนทิตีตารางสอนมีความสัมพันธ์กันแบบหนึ่งต่อกลุ่มและเป็นความสัมพันธ์แบบ Total Participation

ความสัมพันธ์แบบ Recursive เป็นความสัมพันธ์ที่เกิดจากเอนทิตีเพียงเอนทิตีเดียว เช่น ในห้องเรียนมีนักศึกษาหลายคน แต่มีนักศึกษาเพียงหนึ่งคนเท่านั้นที่เป็นหัวหน้าห้อง และหัวหน้าห้องเป็นผู้ประสานงานกับนักศึกษาหลายคน

 ภาพที่ 3.23 ความสัมพันธ์แบบ Recursive

Composite Entities เป็นเอนทิตีที่ถูกสร้างขึ้นมาเพื่อใช้ในการแปลงความสัมพันธ์ระหว่าง เอนทิตีแบบกลุ่มต่อกลุ่มให้เป็นความสัมพันธ์แบบหนึ่งต่อกลุ่ม เนื่องจากความสัมพันธ์ระหว่างเอนทิตีแบบกลุ่มต่อกลุ่ม มักจะก่อให้เกิดความยุ่งยากเกี่ยวกับความซ้ำซ้อนในการแก้ไขปรับปรุงข้อมูลในการออกแบบฐานข้อมูล ดังนั้น จึงมีการสร้างเอนทิตีใหม่ขึ้นเรียกว่า Composite Entity หรือ Gerund

การสร้าง Composite Entity ซึ่งเป็นเอนทิตีที่เชื่อมความสัมพันธ์ระหว่างสองเอนทิตีเดิมซึ่งเป็น ความสัมพันธ์แบบกลุ่มต่อกลุ่มให้เป็นความสัมพันธ์แบบหนึ่งต่อกลุ่ม ทำได้โดยนำ Key Property ของทั้งสองเอนทิตีที่มีความสัมพันธ์กันแบบกลุ่มต่อกลุ่มมารวมกับ Property อื่นที่สนใจเป็น Property ของ Composite Entity และกำหนดให้ Key Property ของทั้งสองเอนทิตีที่มีความสัมพันธ์กันแบบกลุ่มต่อกลุ่มเป็น Key Property ของ Composite Entity

ในอี-อาร์ไดอะแกรม ใช้สัญลักษณ์รูปสี่เหลี่ยมข้าวหลามตัดบรรจุในรูปสี่เหลี่ยมผืนผ้าที่มีชื่อของ Composite Entity นั้นกำกับอยู่ภายในแทนหนึ่ง Composite Entity

ตัวอย่างเช่น เอนทิตีนักศึกษาและเอนทิตีชุดวิชามีความสัมพันธ์กันแบบกลุ่มต่อกลุ่ม กล่าวคือ นักศึกษาแต่ละคนสามารถลงทะเบียนเรียนได้หลายชุดวิชา และแต่ละชุดวิชาสามารถมีนักศึกษาลงทะเบียนเรียนได้หลายคน ดังภาพที่ 3.24 การแปลงความสัมพันธ์ระหว่างเอนทิตีนักศึกษาและเอนทิตีชุดวิชาจาก ความสัมพันธ์แบบกลุ่มต่อกลุ่มให้เป็นความสัมพันธ์แบบหนึ่งต่อกลุ่มสามารถทำได้โดย การสร้าง Composite Entity การเรียน ซึ่งประกอบด้วย Property ต่าง ๆ คือ รหัสประจำตัว (key property ของเอนทิตีนักศึกษา) รหัสชุดวิชา (key property ของเอนทิตีชุดวิชา) และ Property อื่นที่สนใจ โดย Composite Entity การเรียน จะมี Property รหัสประจำตัวและรหัสชุดวิชาเป็น Key Property

ภาพที่ 3.24 Composite Property การเรียน

หากเอนทิตีใดสามารถจำแนกออกเป็นเอนทิตีย่อย ๆ ได้ โดยแต่ละสมาชิกในเอนทิตีย่อยนั้นสามารถมีคุณสมบัติ Identity ได้ด้วยตัวเอง เอนทิตีหลักที่ถูกนำมาจำแนกจะเรียกว่า Supertype ส่วนเอนทิตีย่อยที่จำแนกออกมาจะเรียกว่า Subtype หรืออีกนัยหนึ่งอาจกล่าวได้ว่า เอนทิตีหนึ่งจะเป็น Subtype ของอีกเอนทิตีหนึ่งที่เป็น Supertype ก็ต่อเมื่อ Subtype ประกอบด้วยทุก Property ที่มีใน Supertype โดย Subtype สามารถมี Property เพิ่มเติมจาก Supertype ได้

ตัวอย่างเช่น เอนทิตีนักศึกษาประกอบด้วย 4 Property คือ รหัสประจำตัว ชื่อ-สกุล เพศ และรหัสคณะ โดยมี Property รหัสประจำตัวเป็น Identity ส่วนเอนทิตีนักศึกษาภาคปกติซึ่งเป็น Subtype ของ Supertype เอนทิตีนักศึกษาอาจประกอบด้วย 6 Property คือ รหัสประจำตัว ชื่อ-สกุล เพศ รหัสคณะ ผู้สนับสนุนการศึกษา และจำนวนเงินที่ได้รับต่อเดือน โดยมี Property รหัสประจำตัวเป็น Identity และเอนทิตีนักศึกษาภาคพิเศษซึ่งเป็น Subtype ของ Supertype เอนทิตีนักศึกษาอาจประกอบด้วย 7 Property คือ รหัสประจำตัว ชื่อ-สกุล เพศ รหัสคณะ ตำแหน่งงาน สถานที่ทำงาน และเงินเดือน โดยมี Property รหัส ประจำตัวเป็น Identity เป็นต้น

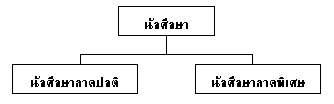

ภาพที่ 3.25 ภาพแสดง Subtype และ Supertype

---
